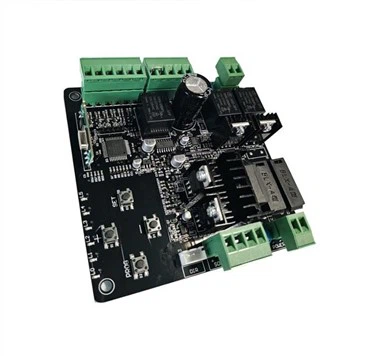

DKC500DC DC upravljačka ploča motora vrata
1.110V/220 AC2.MATERIJAL PLOČE PCB -- FR-4.KOMPATIBILNOST--Upravljačka ploča kompatibilna je samo s našim daljinskim upravljačem. Možete nas pitati prije nego što napravite narudžbu.3.AUTOMATSKA POSTAVKA VREMENA ZATVARANJA--12s, 24s, 36s.4.DALJINSKI UPRAVLJAČ--Ovoj kontrolnoj ploči možete dodati 25 daljinskih upravljača.(ako trebate daljinski upravljač, možete ga odabrati u našoj trgovini.) Upravljanje dugog dometa, kompatibilno sa sustavom HOMELINK, brzo i praktično. 5. LAGANO ZA INSTALIRANJE I POSTAVLJANJE--Možete sami instalirati i postaviti prema upute lako.
Montaža
DKC500AC/DKC800AC otvarač kliznih vrata primjenjiv je na vrata težine manje od600kg/800kg, a duljina kliznih vrata manja od8m. Način vožnje prihvaća prijenos zupčanika i zupčanika. Ovaj otvarač vrata mora biti instaliran unutar ograđenog prostora ili dvorišta zazaštita.
Priključak za napajanje transformatora
Upute za ožičenje:
J1Terminal
5 COM (GND)
6 Ulaz fotoćelije (NC);
7 Dodatna ulazna snaga plus 24VDC
J2Terminal
Spojite na 24VAC（sl.11 prikazuje 120W 230VAC/24VAC prstenasti spoj transformatora）
BAT plus terminal
Sučelje baterije
J4 Terminal
Spajanje žice istosmjernog motora (crvena žica gore, crna žica dolje)
J7 Terminal
1 Kontrolni gumb za otvaranje vrata (N.O.);
2 Gumb za kontrolu zatvaranja vrata (N.O.);
3 Kontrolna tipka za zaustavljanje (N.O.);
4 Upravljački gumb zajednički terminal;
J8 Terminal
24V DC svjetlo upozorenja
J10 terminal
OP Otvoreni granični prekidač;
COM Zajednički terminal graničnog prekidača;
CL Zatvori granični prekidač;
Gumb za podešavanje
VR1: Za podešavanje ukupnog vremena rada motora. Rotacija u smjeru kazaljke na satu za povećanje, rotacija u suprotnom smjeru za smanjenje. Ukupno vrijeme može se postaviti na 10 sekundi kao minimum i 90 sekundi kao maksimum. Na primjer, ako se vrata pomiču 20 sekundi, pokušajte dodati 5 sekundi, odnosno postavka od 25 sekundi je prikladna.
VR3: Za automatsko reverzno podešavanje sile motora kada se susretneingzapreka.
Rotacija u smjeru kazaljke na satu za povećanje obrnuta sila, rotacija u smjeru suprotnom od kazaljke na satu za smanjenje.
